Optiken Celestron EdgeHD: Korrigerad bild, skarp ända ut i kanten!
EdgeHD är beteckningen på en optisk design från Celestron, det ”aplanatiska Schmidt-Cassegrain-teleskopet”. Efter mer än 50 år av framgångshistoria revolutionerade Celestron det klassiska Schmidt-Cassegrain-teleskopet.
EdgeHD-teleskop (eng.: ”Edge High Definition”) är äkta astrografer. Detta optiksystem levererar oförvrängda, skarpa bilder ända ut i kanten (= ”Edge”) av synfältet. Därmed korrigeras inte bara komat utanför den optiska axeln som hos andra så kallade ”komafria” optik-designer på marknaden, utan även fältkrökningen.
Många optiska system marknadsförs som ”astrografer”. De avbildar stjärnor nålfint enligt önskemål men längs en krökt bildyta. På bilder tagna med kamera blir följden en påtaglig fältkrökning som tilltar och syns mer mot kanten av bildfältet ju större sensorn är. Stjärnorna sväller upp till små ringar (”donuts”) mot kanten. I Celestron Edge HD-teleskopen korrigeras vid sidan av komat även denna fältkrökning ända ut mot kanten. På så vis förbättras även upplösning och gränsmagnitud tydligt jämfört med konkurrerande optiksystem med liknande öppning.
XLT-multibeläggningen från Celestron hjälper dessutom EdgeHD-optiken mot en tydlig prestandaökning jämfört med liknande system på marknaden.
Mekaniken och tuben på Edge HD-teleskopen har omarbetats från grunden:
- Spegellås håller fast primärspegeln i valfri fokuseringsposition, utan något tryck på de optiska elementen. Bilden blir alltid stabil på chipet, även vid långa exponeringstider.
- Ventilationsöppningar bakom primärspegeln sörjer för att luften byts ut fort så att optiken svalnar ojämförligt snabbt. Tack vare ett luftfiltersystem kommer det då inte in något damm i tuben.

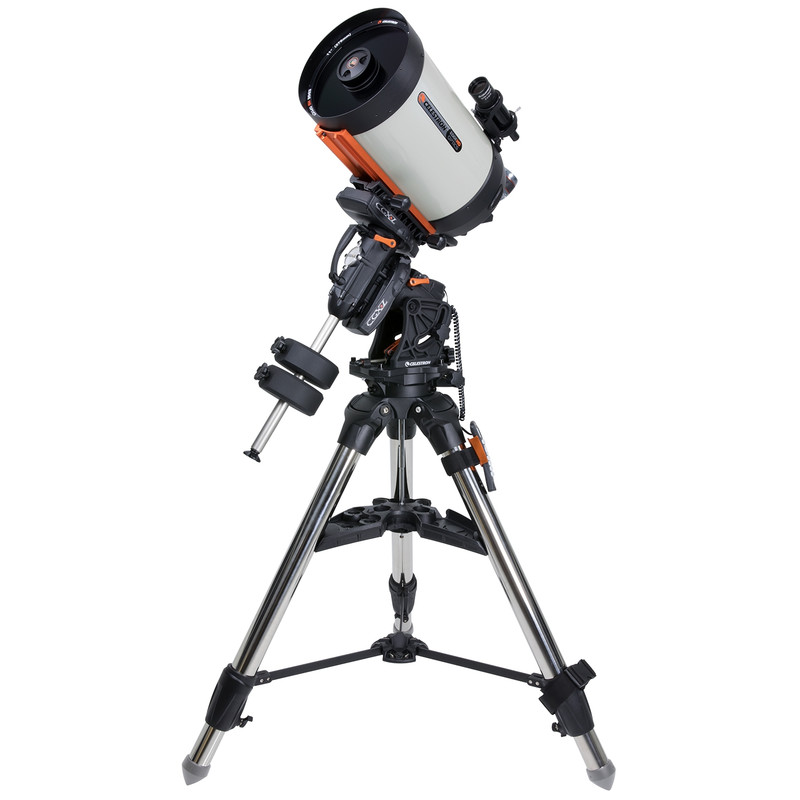

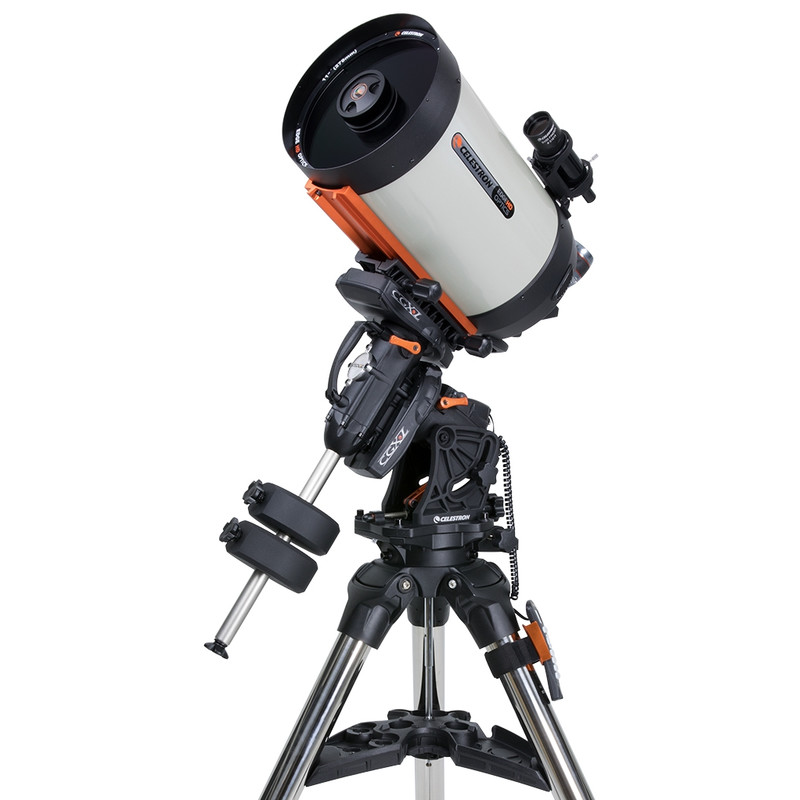

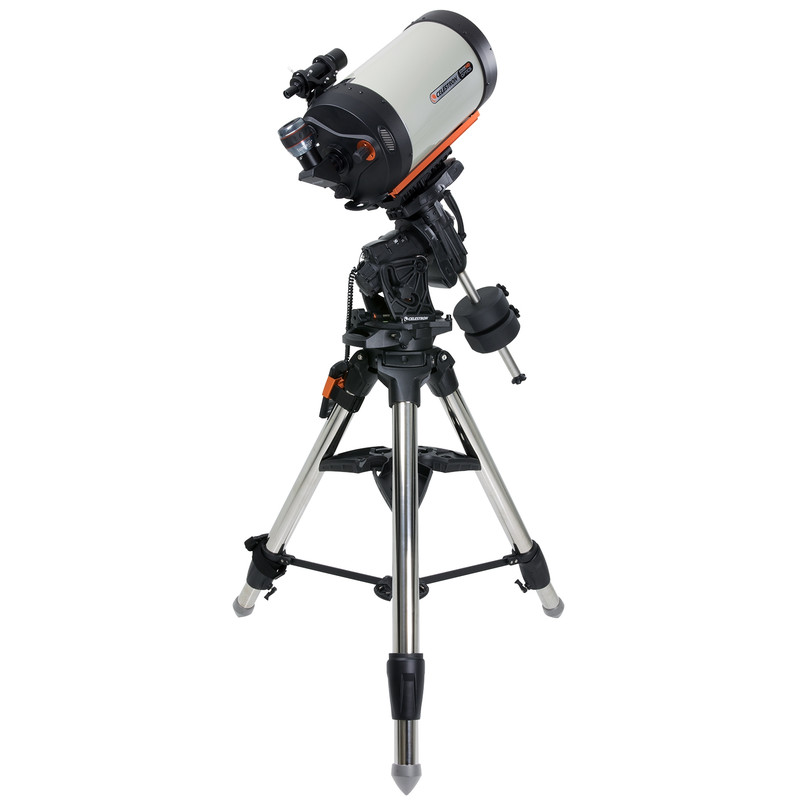

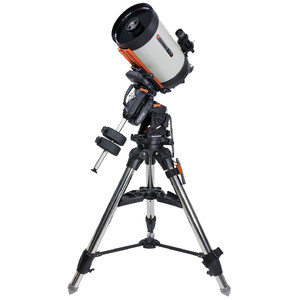

Monteringen CGX: Den nya standarden för mobil astronomi och astrofotografering!
CGX är en från grunden nyutvecklad montering som möter högt ställda krav med sin stora bärkraft, men som ändå är utformad för mobil användning.
Ny produktdesign:
- Sadelplattan sitter närmare rektascensionsaxeln. Därigenom minskar hävstångseffekten, vilket ger mer stabilitet och bättre hantering av vibrationer. Deklinationsmotorn fungerar samtidigt som motvikt.

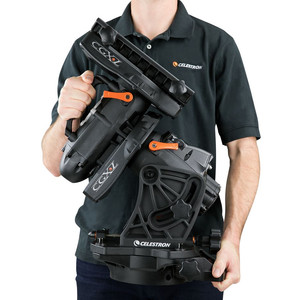

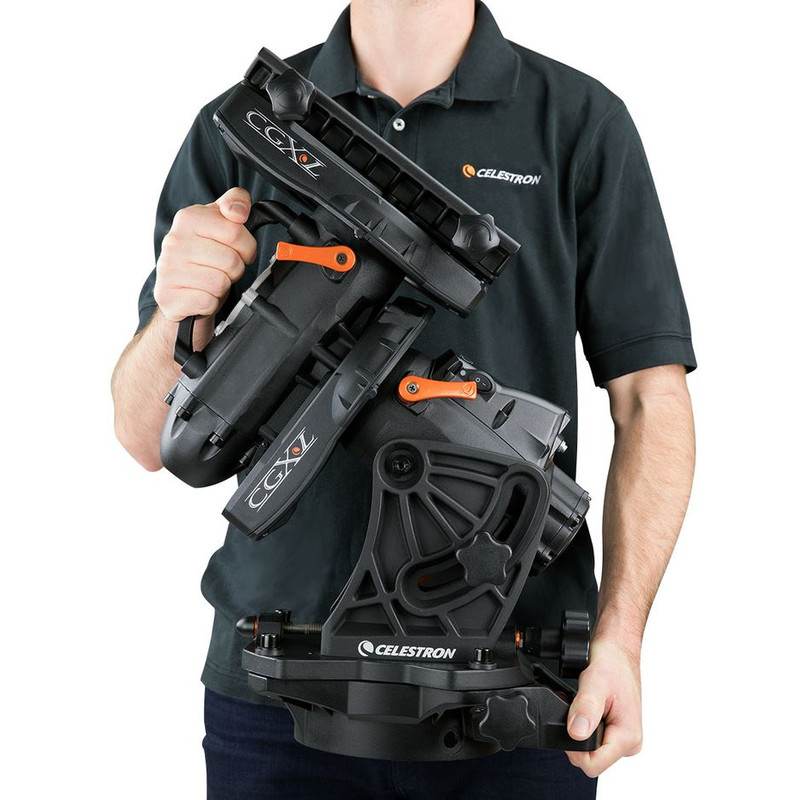

- CGX är mycket bekväm att bära tack vare sina integrerade handtag. Även stativet kan enkelt fällas ihop utan att tillbehörsbrickan måste skruvas av. Stativbenens klämmor är fästa på insidan för att du inte ska fastna med byxbenet i skruvhandtagen. Tack vare hacken i stativbenen är det lätt att hitta den utdragslängd du föredrar på benen. Det nya förbättrade stativet har även mer avstånd mellan sina men, vilket gör det ännu stabilare.
- Kabeldragningen för motorerna sitter inuti monteringen. Det är bara handkontrollboxen och strömkabeln som är friliggande. Dessa båda kablars anslutningar är fästa så att hylsorna inte rör sig med monteringen. Allt sammantaget är designen en garant för att inga snubbelolyckor sker eller att en kabel dras av. Ett automatiskt stopp förhindrar att kablarna dras ur på insidan.
- Stora handtag för båda axlarnas klämmor, för den azimutala inställningen och för polaxeln. Polaxelns lutning kan till och med ändras med belastning. För att göra detta behöver du inte öppna några klämmor som ändrar inställningen när de dras åt igen. Tack var ett teflon-lager är det heller inga problem att göra azimutal inställning med belastning.
- Även monteringssadeln är utrustad med stora handtag som kan hanteras även med handskar. På sadeln kan du fästa både prismaskenor enligt Losmandy- och Vixen-standard.
- CGX kan följa objekt upp till 20° över meridianen. Ett automatiskt stopp förhindrar övervridning av monteringen: Därmed kan ingen kollision med stativet ske och inga kablar kan slitas av inuti.
Framstående mekanik:
- De förbättrade motorerna med högt vridmoment ger korrekt lokalisering och guidning även vid hög belastning.

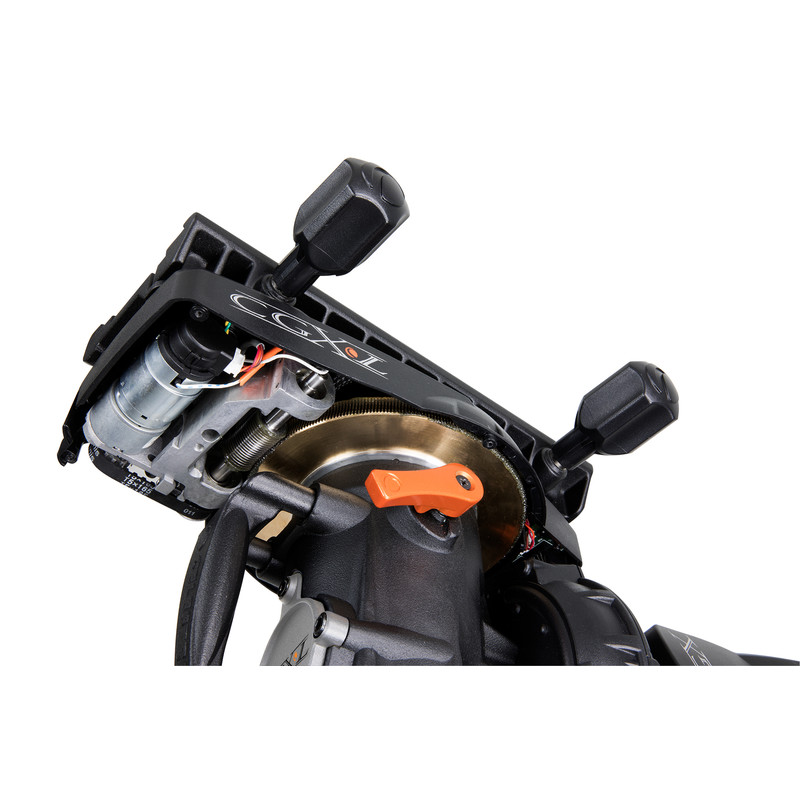

- Kuggremsdriften ger kort reaktionstid (”backlash”) och minimerar spel i drivningen, vilket märks vid byte av rotationsriktning. Monteringen rör sig lugnt, utan smärtsamt gnissel från ren kugghjulsdrift.
- En fjädrande tryckmekanism säkerställer jämnt presstryck för snäckhjul och snäckaxel. Detta minskar friktionen och optimerar drivningens gång.
Förbättrad elektronik:
- Optiska encoders registrerar monteringens position. På så vis hittar monteringen alltid tillbaka till utgångspositionen, och på så vis kan även motorerna stoppas innan monteringen når sin mekaniska vridningsgräns.
- Den nya styrningsprogramvaran har utvecklats av Celestron och Planewave Instruments tillsammans. Det ger en mycket exakt GoTo och andra fördelar, speciellt vid fjärrdrift.
- CGX är utrustad med den nyaste NexStar+-handkontrollen. Den har en USB-port för enkel anslutning till datorn. En inbyggd klocka sparar den senaste inställningen av observationsplats och -tid.

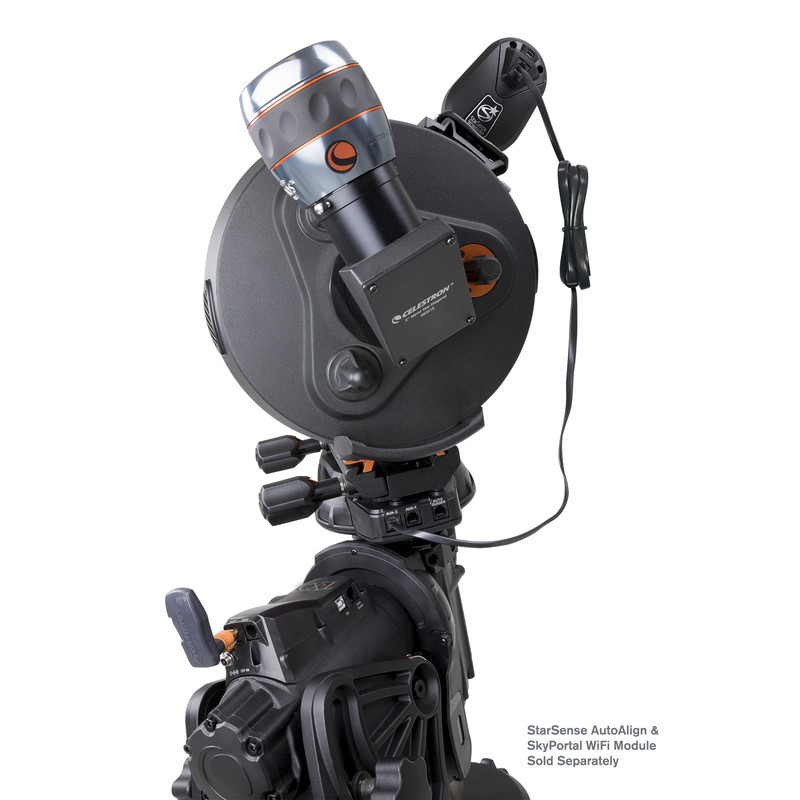

- Ytterligare tillbehör som till exempel SkyPortal-modulen kan anslutas till två AUX-portar. Naturligtvis finns det även en Autoguider-port.
I styrningen är All-Star Polar Alignment integrerad varför ingen polsökare behövs. Du kan enkelt göra en grovinriktning av monteringen och göra fininställningen via inställningen av en valfri stjärna. Den enastående mekaniska utformningen tillåter detta även vid full belastning. Även initieringen av GoTo, ”Star Alignment”, går lekande lätt med alla nya Celestron-monteringar.
Med CGX-monteringen har Celestron släppt en mycket genomarbetad produkt på marknaden, som återspeglar tillverkarens överlägsna produktdesign.
Styrningsprogramvara från PlaneWave Instruments för CGX- och CGX-L-monteringar från Celestron:
PWI Telescope Control gör att monteringens precision kommer helt och hållet till sin rätt. Med en USB-anslutning från monteringen till datorn gör Sky Viewer-indikeringen det lättare att hitta målen. Annars kan du söka efter dina mål i den omfattande objekt-databanken. Därutöver har PWI en anslutning till den astronomiska online-databanken SIMBAD för ännu fler objekt.
PWI använder PointXP Mount Modelling, som tillhandahåller mängder av referensstjärnor för högsta möjliga precision. PointXP (som även används i StarSense AutoAlign-modulen) ger högre noggrannhet än en klassisk handkontrollbox. I och med att mängder av referensstjärnor kan användas kan PWI ta hänsyn till olika alignment-fel, till och med nedtyngning av enheterna. Som resultat ökar GoTo-precisionen ytterligare.
Egenskap hos PWI-programvaran:
- PointXP Mount Modelling, godtar så många referensstjärnor du önskar.
- Utvecklat av Celestron tillsammans med PlaneWave Instruments
- Kommande uppdateringar innehåller ytterligare funktioner och förbättringar
- Sky Viewer stjärnkarta för att enkelt hitta objekt
- Omfattande objektdatabank, inkl. online-databank
Programvaran används i Windows 7, 8 och 10. På fliken finns nedladdningar. Där finns även en engelsk anvisning i PDF-format.
