Takkant eller Porro?

Det handlar inte om arkitektur: de oslagbara fördelarna med den klassiska Porro- och den moderna takkantskonstruktionen.

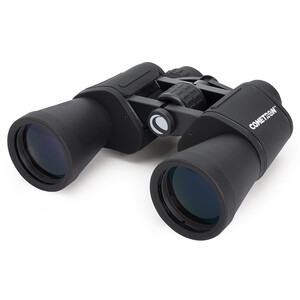

Inga bekymmer, vi ska inte dyka ner i arkitektoniska särdrag hos monumentala byggnadsverk. Takkant och Porro är två olika prismsystem som används vid tillverkning av kikare.

Den andra typen av kikare kallas för takkantssystem. Det är en betydligt kompaktare konstruktion av kikare. Denna typ av kikare har nu blivit populärare än Porro-modellerna.

I en takkantskikare döljs två prismor som säkerställer en upprätt bild. Till vänster i bilden finns en okularlins, till höger objektivlinsen.

En annan effekt som enbart uppträder med takkantsprismor är ljusets fasförskjutning, som orsakas av reflektionsvägen genom prismorna. Man kan säga att ljuset är uppdelat i två delar, där vågdalarna och vågtopparna är förskjutna mot varandra. Detta försvagar ljusets intensitet, minskar upplösningsförmågan och skapar stråleffekter. Även bildens kontrast kan bli lidande.

Porro- och takkantskikare är byggda på helt olika sätt. Den främsta anledningen är användningen av prismor. En kikare av takkantsmodell kan därför vara mycket mer kompakt. Strålgången har formen av ett hustak.

I högkvalitativa takkantskikare används därför en faskorrigeringsbeläggning (även kallad P-beläggning) för att återförena faserna. I princip kan Porro- och takkantskikare erbjuda samma bildprestanda, beroende på slipning och beläggning.
